IC-375にIFDモジュールを組み込む


IC-375（ICOMの430MHzオールモード機）にSymek社のIFDモジュールを組み込んで、AO-51(AMSAT Echo)の9600baudを超える高速デジタルダウンリンク(38,400baud等)を受信する実験です。 なお、慣例に従って、本ページでは 9600bpsのことを 9k6、38,400bpsのことを 38k4と書くことがあります。

実験に使った機材、ソフトウェア等は次のとおり
リグ ICOM IC-375
モジュール Symek社のIFDモジュール
TNC Symek社のTNC-3S

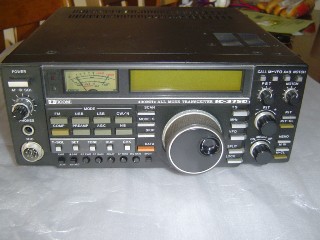

IC-375(aka IC-475)
今回の実験台になったIC-375

このリグには今回の改造以外にも色々と改造を加えていまして、例えば9600baudのFSK受信用に 455kHzのフィルターをBタイプのもの(ムラタのCFW455B)に交換して、FM復調器のIC(MC3357P)から信号を取り出しています。今回のIFDの組み込みによって、このリグ１台で 1200〜76k8 の受信が可能になります。

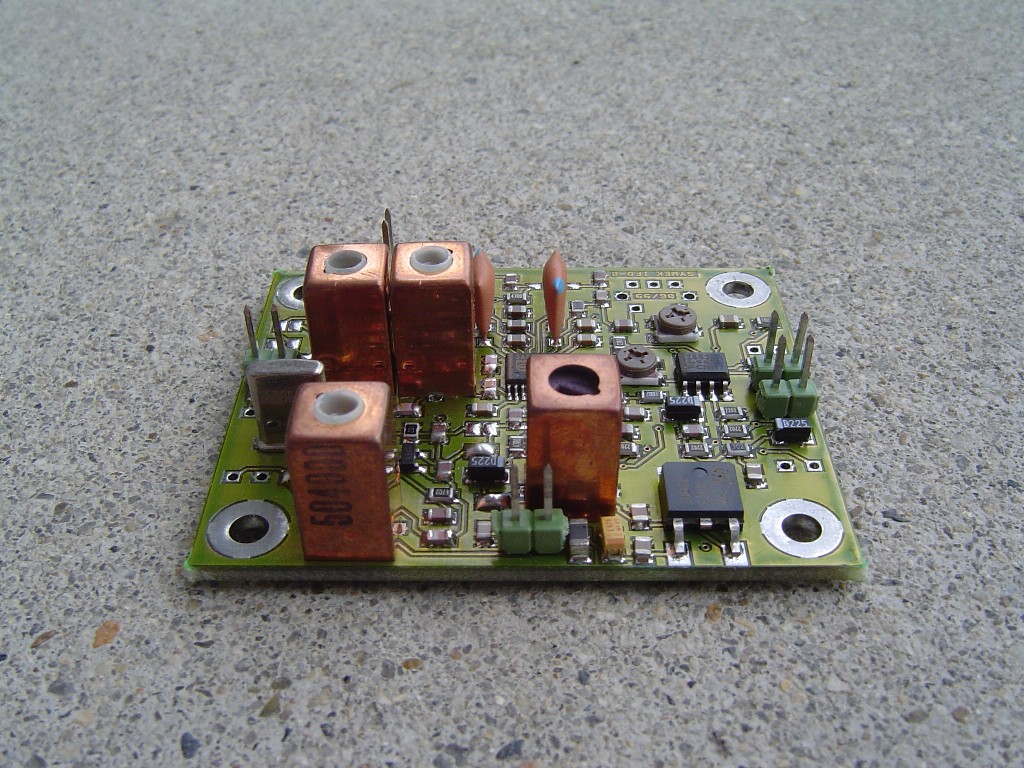

Symek IFD module
Symek社のIFDモジュール

IC-375は、JA国内では430MHz帯機として知られていますが、海外ではEUやWのようにアマチュアバンドに220MHz帯の割り当てがある国がある ため、それらの国では IC-375は 220MHz帯機、そしてIC-475が430MHz帯機になっています。そのため、Symek社からIFDモジュールを購入するときは IC-475用と指定するとよいでしょう。もっとも、Symek社のWebに載っているIFDモジュールの対応機種一覧には、IC-375がありませんので、間違って220MHz機用を購入してしまうことはありません。
それから、IFDモジュールには、帯域幅が異なる３タイプがあります。標準タイプは帯域110kHz（速度76kbaudまで対応）、 その他にナロータイプ（帯域80kHz 、38k4まで対応）とワイドタイプ（帯域300kHz 、153k6まで対応）がありますので、必要に応じてタイプを指定することができます。

私の作業記録
ここからは、IFDモジュールに付属してくる取説の内容に沿って、私の作業記録を紹介します。参考にご覧ください。
取説は英文なので、それよりはこの記事の方がお役に立つことと思います。

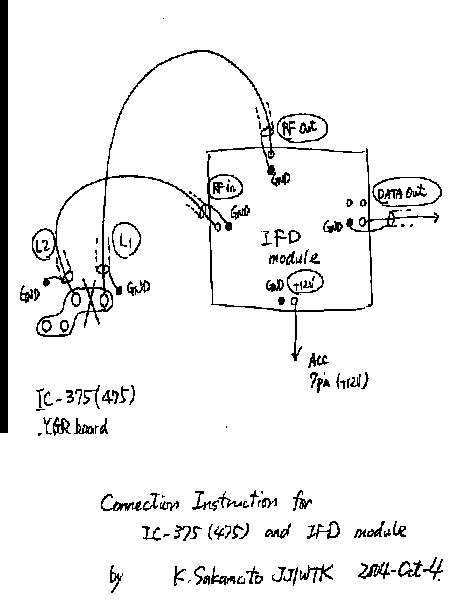

connection
総合結線図

今回の作業で行う全体の結線図です。この図のpdf版はこちら

ifd_kits

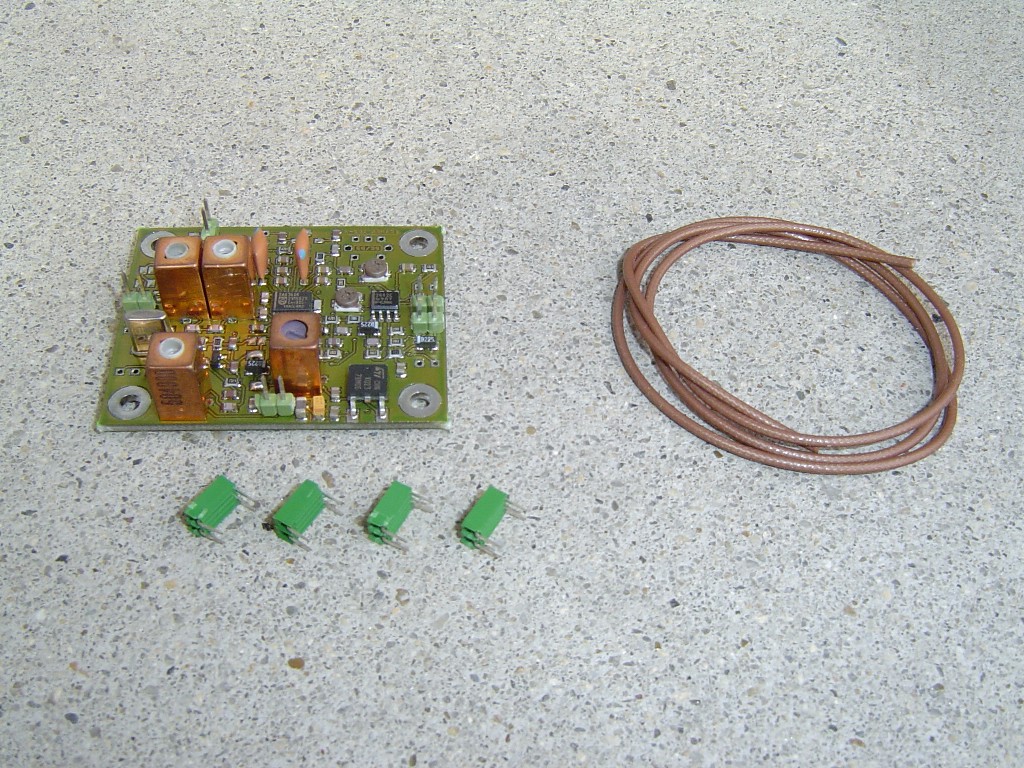

Symek社から届いたIFDモジュールのパーツ一式

左上の基板が IFDモジュール本体、その手前は接続用端子（４ケ）、配線用の細い同軸ケーブル

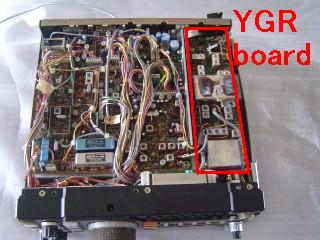

IC375bottom
YGRボードの取り外し

リグの底面カバーを取り外し、フロントパネルを手前側に置くと、右側1/4くらいの面積を占める基板がYGRボードです。
このボードのパターンを１箇所切断して、そこにIFDが割り込む形になるように信号を引き出してIFDへ供給し、IFDから出た信号をまたYGRボードに戻すわけです。

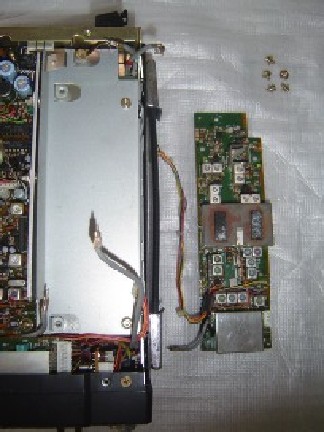

IC375_YGR
取り外したYGRボード

このボードを取り外すには、細い同軸のソケット４箇所（J3,J4,J2,J7）と、メインボードに伸びているソケット（J15）、4芯のテープ状の配線のソケット（J1）、更にボードをシャーシに固定しているネジを５箇所外しました。

L1L2andL4

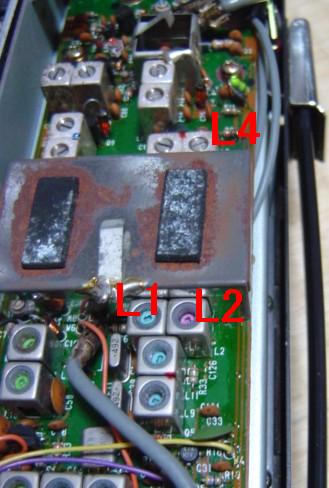

部品面でL1とL2を探す

ボードの部品面で、L1とL2を探します。写真のようにシールドケースの手前側にあります。このとき、シールドケースの向こう側にも同じように並んだ2つのLがありますが、間違わないように。

IC375_workpoint IC375_workpoint_large

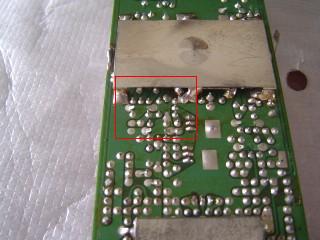

パターンカットする箇所

次にYGRボードを裏返して、パターン面でL2とL1を結ぶ1本のパターンを見つけます。このパターンは、写真のように、シールド板の近くにあります。このL2からL1に向かう１本のパターンを、できるだけ鋭利なカッターナイフ等で切断します。赤い×印がカットする箇所です。

IC375_worked.jpg IC375_worked_large.jpg

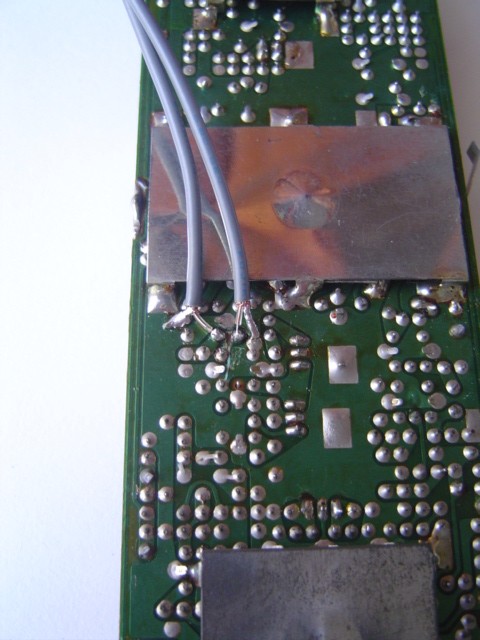

配線の引き出し

カットした両方のランドに、50オームの細い同軸で引き出し線を取り付けます。私の場合は、手元にあった0.8QEVを使いました。同軸の網線は、手近なアースポイントにハンダ付けしておきます。アースポイントの選び方が不適切だと、YGRボードをケースに納めた後で同軸の芯線が引張られて、ランドを引き剥がしたり、断線の原因になりますので、慎重に作業しましょう。
この後、L1側のランドから引き出した方は、IFDの RF Outに、L2側のランドから引き出した方は IFDの RF Inに接続しますので、この段階で2本の同軸に何らかのマークをつけておくとよいでしょう。

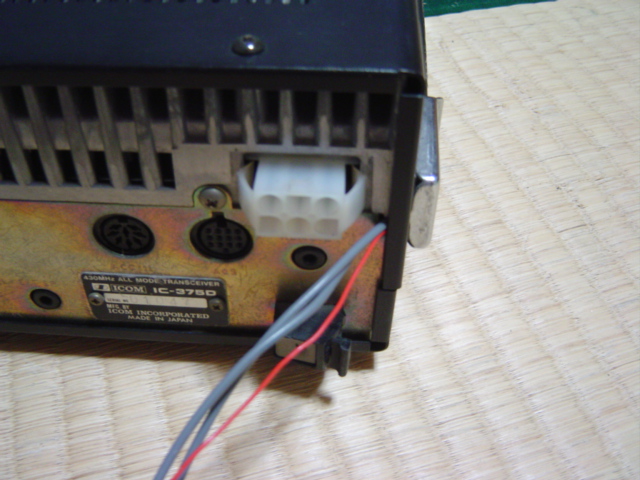

outside.jpgこの作業の問題は同軸の長さをどのくらいにするか、ということです。IC-375の中にはIFDを押し込めるようなスペースがないので、私の場合は体裁はよくないですが、長目の同軸でIFDをIC-375のケースの外に出しています。

IC375_acc7

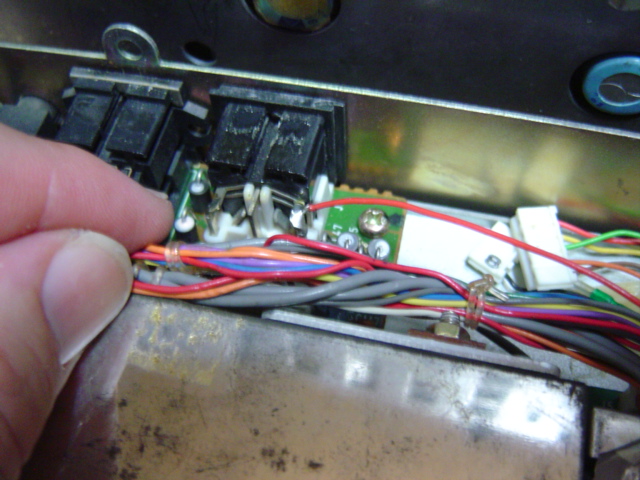

13.8V の取り出し

IFDの電源として ACCソケットのピン7から+13.8Vを引き出しておきます。

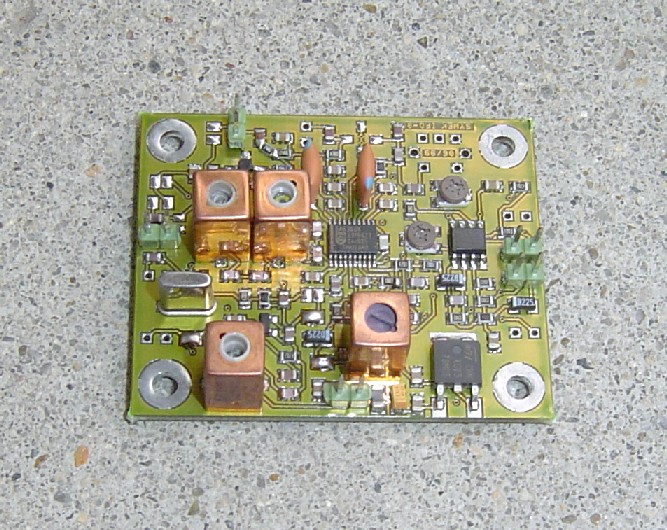

IFD_topview
IFDモジュールへの結線

IFDモジュールへの接続は、RF In, RF Out, DATA Out,電源の4箇所です。私の場合は、IFDモジュールをIC-375の外部に持ち出したので、この段階ではまだ DATA Outには結線していません。RF-In, RF-Out, 電源の3本を接続した状態で、IFDモジュールを搭載した状態での調整を行います。

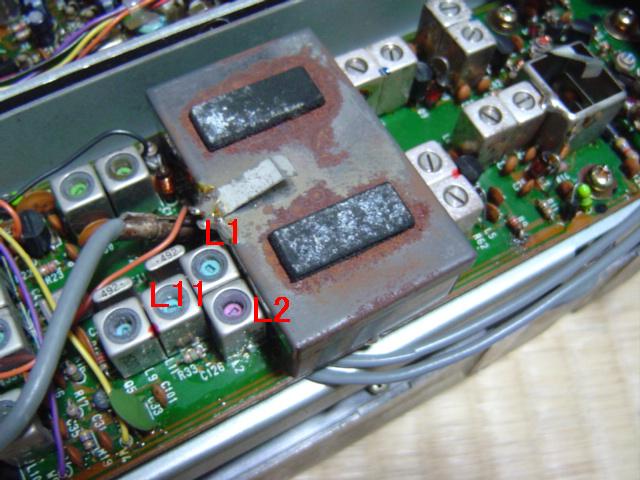

adjustment
調整

まず、慎重にIC-375の電源を入れます。435MHz付近の信号で、Sメータが半分ほど振れるくらいの信号を探します。そして、Sメータの触れが最大になるように、L1とL2のコアを回して調整します。コアは脆くて欠けやすいことと、絶縁性のものでコアを回したほうが調整がとりやすいので、私は割り箸の先をカッターナイフで削って小さなマイナスドライバーを作り、それでコアを回しました。
続いて、L1&L2の隣にあるL11も、同様にSメータが最大になるように調整します。L11の調整はL1&L2よりもごくわずかで済むはずです。
調整は以上です。

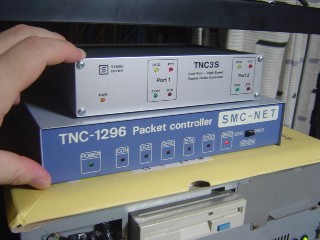

TNC3andTNC1296
作業完了

このあと、IC-375の底面カバーを元どおりに取り付けます。IFDの出力 DATA Outを TNC(正しくはモデムと言うべき)の復調信号入力に接続します。今回、私は Symek社の TNC-3Sを使いましたので、モデムのピン4(Demod)とピン2(GND)にシールド線でつなぎます。

写真は、私のシャックで永らく9600bpsFSK用TNCとして奮闘酷使してきたTNC1296と、その上に乗せたTNC-3Sです。

TNC3rear

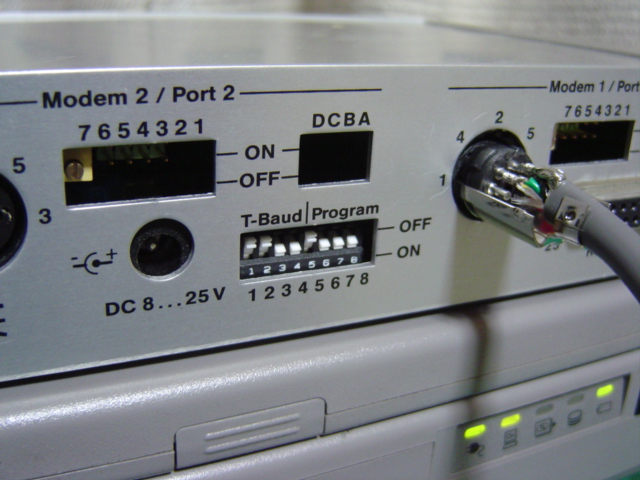

TNC3Sのリアパネルです。モデムとの接続は5ピンのDINコネクターです。ピン2はGND、ピン4が復調信号の入力端子です。
受信にはこれだけで十分ですが、この他のピンは、ピン1がリグへの変調信号の出力、ピン3はPTTになっています。ピン5は未使用です。

それから、8ピンのDIP-SWが見えていますが、私の場合はSW1〜3を Up,Up,Dwn にしてRS-232Cを57.6kBに、またSW4〜8を Dwn,Up,Dwn,Dwn,Dwnにして常時KISSモードにして使っています。
